节能照明方案

发布日期: 2020-12-11  浏览人数:

一  概述 :
近年来,能源危机、环境保护和生活水平的提高,都要求节能照明,照明节能已经是全球照明行业经过深思熟虑以后的共同选择。
随着社会的不断进步与科学技术的不断发展,现在人们越来越关心我们赖以生存的地球,世界上大多数国家也充分认识到了环境对我们人类发展的重要性。各国都在采取积极有效的措施改善环境,减少污染。这其中最为重要也是最为紧迫的问题就是能源问题,要从根本上解决能源问题,除了寻找新的能源,节能是关键的也是目前最直接有效的重要措施 ,在最近几年,通过努力,人们在节能照明技术的研究和产品开发上都取得了巨大的成果。节能照明就是尽可能地减少能源消耗量,生产出与原来同样数量、同样质量的照明产品;或者是以原来同样数量的能源消耗量,生产出比原来数量更多或数量相等质量更好的照明产品。
在人工光环境设计方面,同样有许多节能手段,首先是确定合理的照明标准和节能标准,我国于2004年12月1日起开始实施最新的《建筑照明设计标准》(GB50034—2004),该标准不仅规定了各类房间与场所所应达到的照明水平,而且还提出了与照度值相对应的照明功率密度(单位面积上的照明安装功率,含光源、镇流器或变压器)值,除住宅外,公共建筑照明功率密度值的相关规定均为强制性条文,这将使我们在设计阶段就能有效控制住照明能耗的总量;其次在设备选择上,应采用高光效的光源,选用发光效率高、配光合理的灯具; 照明作为构成能耗的重要部分,其节能研究应当引起我们更多的重视。
近年来,能源危机、环境保护和生活水平的提高,都要求节能照明,照明节能已经是全球照明行业经过深思熟虑以后的共同选择。
随着社会的不断进步与科学技术的不断发展,现在人们越来越关心我们赖以生存的地球,世界上大多数国家也充分认识到了环境对我们人类发展的重要性。各国都在采取积极有效的措施改善环境,减少污染。这其中最为重要也是最为紧迫的问题就是能源问题,要从根本上解决能源问题,除了寻找新的能源,节能是关键的也是目前最直接有效的重要措施 ,在最近几年,通过努力,人们在节能照明技术的研究和产品开发上都取得了巨大的成果。节能照明就是尽可能地减少能源消耗量,生产出与原来同样数量、同样质量的照明产品;或者是以原来同样数量的能源消耗量,生产出比原来数量更多或数量相等质量更好的照明产品。
在人工光环境设计方面,同样有许多节能手段,首先是确定合理的照明标准和节能标准,我国于2004年12月1日起开始实施最新的《建筑照明设计标准》(GB50034—2004),该标准不仅规定了各类房间与场所所应达到的照明水平,而且还提出了与照度值相对应的照明功率密度(单位面积上的照明安装功率,含光源、镇流器或变压器)值,除住宅外,公共建筑照明功率密度值的相关规定均为强制性条文,这将使我们在设计阶段就能有效控制住照明能耗的总量;其次在设备选择上,应采用高光效的光源,选用发光效率高、配光合理的灯具; 照明作为构成能耗的重要部分,其节能研究应当引起我们更多的重视。

公司简介:
深圳市欧迪光电科技有限公司您身边的照明专家!公司是一家专业从事工业照明灯具、LED防爆灯,LED防爆手电筒,LED照明灯具、太阳能照明灯具、无极灯照明灯具、防爆电器的民营单位。欧迪光电是集研发,制造,销售,于一体的高科技型单位。
公司严格照ISO9001国际质量体系认证标准、GB3836-2010《爆炸性气体环境用电气设备》标准及其它相关国家标准执行生产检测。
公司产品以先进的光电学理念为基础,运用最前沿的科学制造技术,基于对客户需求信息的深入了解,经过反复实验验检,将技术合理的融入产品设计中,确保每一款产品的性能高度稳定,高效节能,外形美观精细。
欧迪光电品质改变世界,坚持走专业化发展道路,坚持产品品质质量高于一切。同时快速高效地为客户提供针对性、定制化的照明解决方案给客户创造价值。
把握客户需求,提升品牌价值,提升产品对市场的持久占有率。公司着力培养高素质的职业化管理团队和专业化员工队伍,在国内重要城市设立了专业服务中心和专业服务部,营销和服务网络将基本覆盖了中国市场,能够对客户的需求、期望和满意持续地保持敏感,并为客户提供高绩效、专业化和敏捷性的服务。
欧迪光电愿景目标为"全球领先的工业照明灯具品牌供应商"。
未来,深圳市欧迪光电科技有限公司将坚持不解,永不放弃,努力向着公司的愿景目标稳步前行!
通过CCC认证,质量管理体系9001认证,国际环境体系认证ISO4001,国家防爆认证,LED灯种电磁检测认证,等第三方认证,产品均有检测报告
公司产品为部分世界500强指定品牌,如广州地铁,上海石化,链钢集团,赛轮股份,等等指定品牌之一,选择欧迪,选择安全与高品质。

二  照明现状分析:
照明现状:通过CAD图纸等客户提供的资料文件,大概了解现场情况,没通过现场实地勘察,通过前期方案与沟通现客户提出以下要求:
1灯具LED光源,LED芯片为国际品牌,欧司朗、科锐、飞利浦任意一款,(要求厂家提供项目授权书)。芯片灯珠单颗功率≤3W,设计采用降载使用预留20%余量,不接受COB光源。光源效应不低于120lm/W。
2.灯具电源为驱动电源,品牌要求茂硕电源、明纬电源、飞利浦电源任意一款(要求厂家提供项目授权书)。要求电源与光源分体(分腔)设计。电源必须具带调光电源线。
3.采用ADC12 铝合金压铸壳体,经表面高速抛丸处理后,进行高压静电喷塑,以提高塑粉附着力,增强产品的防腐蚀性能,灯具需要足量散热结构及材质,以保证适应轧钢现场高温环境,灯具重量不高于20KG;
4.照度要求,距地面700mm达到150LX;
5.智能控制:
5.1时间控制:按照多个时间段控制灯具开关;
5.2照度控制:按照环境明暗控制灯具开关。

其他要求
1. 分线控制,
1.1加热炉区单独控制,区域内分3段控制(中工线两端为分界点);
1.2五条线分线控制,单线分段控制(以矫直机为分界点)。
2.设备厂家负责安装,包括电缆耗材,控制箱,甲方电源接到控制箱总开关上口,乙方提供电缆型号。
3.质量保证期5年, 1年内更换率不超过4%,否则质保期顺延。

根据客户要求,同时我司照明方式将 体现到并达以下功能:
1 照度:设计平均照度达到国家治金行业照明标准。
2 灯具数量与灯型选择:
A 在达到国家标准的基础上,在尽可能减少灯具数量,降底单灯功耗上,让灯具照度高,寿命长;降低电耗,响应国家,公司节能降耗的号召。
B灯型结构合理,用料厚度,结构防水,散热性好,电器与光源分腔独立结构。
3安全性:可配合钢管走线电缆无外露。防爆区域采用防爆灯具。光源与电器采用国际一线品牌。避免灯具光源电器寿命短,频繁更换灯具光源电器,工作量大;
4适用性:所有灯具安装简单可靠,互换性强,方便前期安装,后期维护,部分灯具有多种安装方式,如U型支架式,护拦式,法拦式,吊管式,壁式,座式,吸顶式等,优先考虑可配合无缝对接钢管走线等。
针对贵单位现场照明系统,经我公司工程人员设计照明方案,并严格按国家治金行业照明相关标准,在满足治金行业各种环境照度的前提下,尽量节省能源;同时避免后期改造,给生产带来不便,同时也避免不必要的人力资源及物资的浪费。

钢铁工业是我国改革开放以来经济发展的重要支柱之一。国家昌盛、经济腾飞,与钢铁工业的迅速崛起密不可分。钢铁厂的基础设施,尤其是照明设施的完善与否,直接影响到钢铁生产的工作效率及其经济效益。

以下我司在治金行业改造后现场图

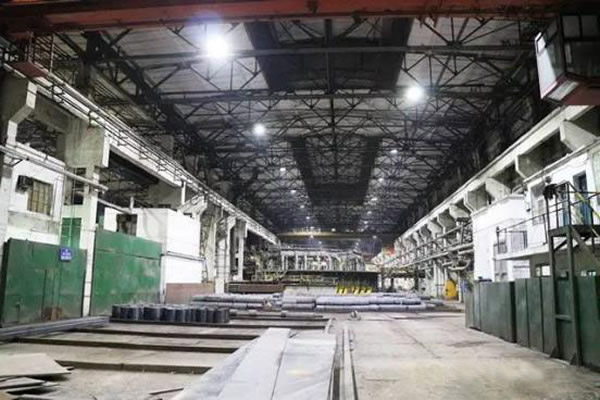

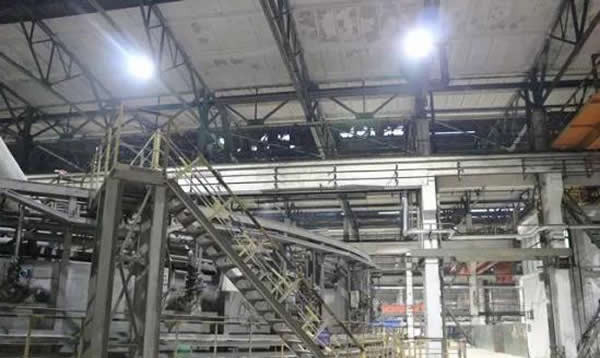

以下为我公司为某特大型钢铁企业厂采用我司照明方案改造后实拍




我司用与钢铁厂的LED灯,其拥有的高效热管导热技术,非常适合于钢铁厂高温环境工作。内部光源直接与热源零距离贴合,迅速将光源产生的热量、以及从环境吸收的热量传导至散热主体。
同时可配合智慧照明方案施工,可电脑手机APP控制灯具。需要做智慧照明改造。

三 照明方案 :
1照明区域确定,确定照明面积
根据新建工厂图纸,照明区域可分为六大片区,分别为:
1:小角线成品跨1  小角冷却跨1  小角冷却跨2
长  27M+18M+18M+12Mx9+15Mx2+12Mx16+2=395m 宽 24M+35M+24M=83M
2: 中角槽线成品跨1, 中角槽线冷却跨1 中角槽线冷却跨2 中角槽成品跨2
长  395m       宽  24M+28.5M+28.5M+28.5+24=105M
3:中工成品跨1,中工冷却跨1 ,中工冷却跨2 ,中工冷却跨2
长  395m       宽  24M+31M+31M+24=110M
4 :小槽成品线跨1,小槽冷却跨1,小槽成品跨2
长  395m       宽  24M+35M+24=83M
5:小工线成品跨1,小工线冷却跨1,小工线冷却跨2,小工线成品跨2
长  395m       宽  24M+28.5M+24=28.5=105M
6:各跨尾部
长  120m+96+120M+108M+108M=552M       宽  27M
根椐长宽,确定照明区域大约面积,以下以方案设计为理论数据依据!
2 选用灯具性能说明

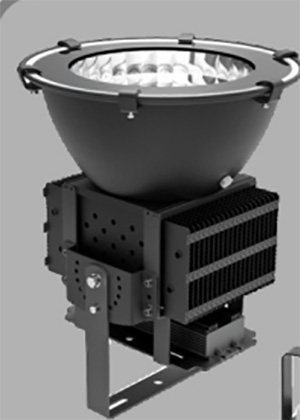

LED高顶灯  NTC9280.02(低负载运行)

一概况:
★ 适用于石油、化工、电力、治金等平台场所工作。
★ 各种平台、车间、油罐区、感化装置区、中转站、电力主厂房、等工作场所的固定照明。

二 性能特点:
★ 采用国际品牌LED,能耗低,光效高,相同照度下,比高压钠灯,金卤灯。
★ 采用明纬,英飞特、飞利蒲等品牌电源。
★ 二腔独立结构,灯具散热器由铝合金压铸成型,蜂窝式散热和全结构散热技术,可确保各种电器无件散热效果优良的同时减少电器元件之间的相互干扰,与热堆积。通过空气导流结构的热导风槽让热量更快的散发出去,确保光源寿命长达5万小时以上,在质保期内让深圳欧迪的LED灯成为真正的免维护产品。
★ 采用超实际功率30%的LED光源贴片,让光源低负载运行,让散热更好。外壳选用轻质合金材料压铸成型并进行高科技喷涂处理,防静电,耐磨抗腐,防水防尘。
★ 采用大散热套件做少功率,让灯壳低负载运行,让灯珠与电源在实验室理想环境下工作,让灯具达到超长寿命。
★ 透明件采用透光率高,抗冲击性能好,能使灯具在各种恶劣的环境下正常工作。
★ 钢化玻璃5MM厚度内有 加纯铝反光怀 透光率90%,久经耐用,抗氧化,长时间后透光率保持一致。
★ 全部外露紧固件及附件均采用高防腐蚀性能的不锈钢材料制成。
★ 安装方式可选用座式、吊杆式、壁式、吸顶式、吊链式、等等。
★ 应急时可加配LED应急配置,需要另行说明。

技术参数:

 额定功率 200W-1000W
电源品牌 明纬,英飞特、飞利浦
光源品牌 科锐CREE、欧司朗
芯片光效 大于120Lm/w
 防护等级 IP66
防腐等级 WF2
输入电压 85~265VAC 50Hz
 光源色温 2700-6500K 可选
使用寿命 5万小时
功率因数  >0.95
安装高度 2-7米
环境温度 - 45℃ —  +45℃
安装方式 U型支架式,壁式,吸顶式
功率 尺寸 功率 尺寸
200W 410*410*480mm 500W 480*480*530mm
250W 410*410*480mm 600W 490*490*690mm
300W 410*410*480mm 800W 520*520*690mm
400W 410*410*480mm 1000W 530*530*690mm

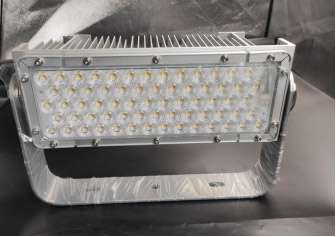

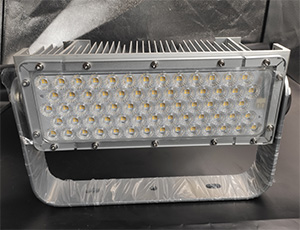

LED投光灯  ODFE9827 (低负载运行)
一概况:
★ 适用于石油、化工、电力、治金、港口、各种平台、车间、装置区、中转站、主厂房、等工作场所的固定照明。

二 结构性能:
★ 以先进的科学制造技术为理念,结合工业美学制造物有所值,物超所值,可靠稳定的工业的照明产品。
★ 全部外露紧固件及附件均采用高防腐蚀性能的不锈钢材料制成。采用真实的3D对流技术,散热片错落有致,自行让风对流,散热效果极好。成倍增加散热面积,通过空气导流结构的热导风槽让热量更快的散发出去,有效降低灯体温度。
★ 灯具采用航空铝材,不采用回收铝,导散热性,延展性,抗冲击性更好。
★ 整灯低负载运行
1采用单颗1WLED灯珠共264颗,灯具单组功率可为264W,仅仅做到200W。
2材质散热低负载运行单组中有36片加大加厚铝制 散热片组成,散片厚度为1.5MM或5MM,散热片最低高度为50MM,最高度处为90MM,其中60%以上散热片高度大于73MM。市场灯散热片厚度为0.5,高度仅仅为30MM,且数量极低,同功率时散热用料是同市场灯具的3倍。
★ 灯具支架带不锈钢刻度自锁转盘,可自由调整调度,且可垂直水平方向自锁防滑,牢固可靠。壁式安装旋转角度可调。

技术参数:

光源类型 LED
电源品牌 明纬,英飞特、飞利浦
光源品牌 科锐CREE、欧司朗
灯具材质 航空型材铝,导热系数压铸铝的2倍
外壳处理 防静电氧化  (防腐性能比喷塑更好)
 额定功率 200-250W
整灯光效 大于140LM/W
单颗功率 1W(不小于1W)
光源数量 264颗
散热片数量 大于36片(市场上同功率一般为16片左右)
散热片厚度 大于1.5MM-4.5MM(市场上同功率一般为0.5-1.3MM厚左右)
散热片最低高度 大于48MM
散热片基本高度 大于70MM (60%以上散热片的高度)
散热片最高高度 大于88MM 光源色温 2700-6500K可选
散热基本宽度 大于130MM(70%以上) 使用寿命 5万小时
 防护等级 IP66 安装高度 20-100米
防腐等级 WF2 引入电缆 Φ8-Φ12
输入电压 24-36V或85-265V 自锁装置 不锈钢刻度转盘一对 带自锁
电源效率 90%  灯具重量约 5.2Kg
功率因数 大于95%  灯量尺寸约 350X132X320MM

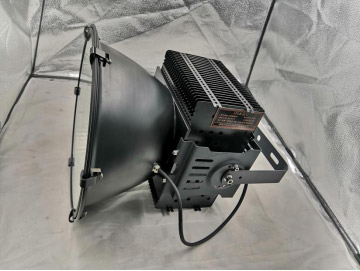

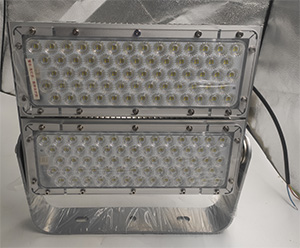

LED投光灯  ODFE9827-400W(低负载运行)
一概况:
★ 适用于石油、化工、电力、治金、港口、各种平台、车间、装置区、中转站、主厂房、工作场所固定照明。

二 结构性能:
★ 以先进的科学制造技术为理念,结合工业美学制造物有所值,物超所值,性能可靠稳定的工业的照明产品。
★ 全部外露紧固件及附件均采用高防腐蚀性能的不锈钢材料制成。采用真实的3D对流技术,散热片错落有致,自行让风对流,散热效果极好。成倍增加散热面积,通过空气导流结构的热导风槽让热量更快的散发出去,有效降低灯体温度。
★ 灯具采用航空铝材,不采用回收铝,导散热性,延展性,抗冲击性更好。
★ 整灯低负载运行
1采用单颗1WLED灯珠共528颗,灯具单组功率可为528W,仅仅做到400W。
2材质散热低负载运行单组中有36片加大加厚铝制 散热片组成,散片厚度为1.5MM或5MM,散热片最低高度为50MM,最高度处为90MM,其中60%以上散热片高度大于73MM。市场灯散热片厚度为0.5,高度仅仅为30MM,且数量极低,同功率时散热用料是同市场灯具的3倍。
★ 灯具支架带不锈钢刻度自锁转盘,可自由调整调度,且可垂直水平方向自锁防滑,牢固可靠。壁式安装旋转角度可调。

技术参数:

光源类型 LED
电源品牌 明纬,英飞特、飞利浦
光源品牌 航空型材铝,导热系数压铸铝的2倍
灯具材质 防静电氧化  (防腐性能比喷塑更好)
外壳处理 防静电氧化  (防腐性能比喷塑更好)
 额定功率 400-500W
整灯光效 大于140LM/W
单颗功率 1W(不小于1W)
光源数量 528颗
散热片数量 大于72片
(市场上同功率一般为32片左右)
散热片厚度 大于1.5MM-4.5MM(市场上同功率一般为0.5-1.3MM厚左右)
散热片最低高度 大于48MM
散热片基本高度 大于70MM (60%以上散热片的高度)
散热片最高高度 大于88MM 光源色温 2700-6500K可选
散热基本宽度 大于130MM(70%以上) 使用寿命 5万小时
 防护等级 IP66 安装高度 20-100米
防腐等级 WF2 引入电缆 Φ8-Φ12
输入电压 24-36V或85-265V 自锁装置 不锈钢刻度转盘一对 带自锁
电源效率 90%  灯具重量约 10.3Kg
功率因数 大于95%  灯量尺寸约 350X264X320MM


3 设计依据(应满足客户要求与国标)
1《建筑照明设计标准》GB 50034-2013   工业建筑一般照明标准值表5.4.1  钢铁工业  炼钢及及连铸  炼钢主厂房和平台 切割区连铸浇注平台  钢铁工业  轧钢 棒线材主厂房 钢管主厂房,冷轧主厂房,热扎主厂房,钢坯台,垂绕,横剪及纵剪机组   照度为150LX
2 客户要求照度要求,距地面700mm达到150LX                           3 时间控制
按照多个时间段控制灯具开关  照度控制按照环境明暗控制灯具开关

4 灯具要求
光源效应不低于120lm/W
LED芯片:欧司朗、科锐、飞利浦
芯片灯珠单颗功率≤3W
驱动电源 :茂硕电源、明纬电源、飞利浦电源   灯具重量不高于20KG

5 ABC三种照明方案,布灯数量与理论光效数据对比

5.1三种照明方案 数据来源说明
E=F*U*K/S 已知E平均照度(国标查询),U利用系数,K维护系数,按国标推荐选取。我司灯具利用系数 U取0.8标准.铸工、锻工车间、维护系数取0.6(客户要求也是0.6),。S面积(根据CAD图可自我测量后算出,照明区域确定,确定照明面积有确定),根据以上参数可推算出达到国标要求的照度需要的 F总光通量=S*E/U*K,再根据所设计灯具的功率与光效(我司提供,与灯具本身的光效LM/W,可以计算出的总光通量可以计算出所有的 灯具数量=F/整灯光效*功率。

5.2不同方案布灯数量与理论光效数据
A方案 方案A) 尺寸面积平方约 平均照度国标LX 理论上布灯 平均照度LX 产品安装可安装高度 安装方式 理论需要产品数量 实际布灯 单灯功率W 单灯光效LM/W 利用系数(CU0.8)*维护系数(k0.6) 总光通量 灯具型号规格

NTC9280.02-250W

1 小角线成品跨1  小角冷却跨1  小角冷却跨2 32785 150LX 150 8-20M 灯具可采用U型支架或吊环式安装。1.精整跨安装于两侧墙壁上,高度11.7米;
2.除精整跨外所有跨两侧墙壁均安装,高度13.5米;
3.需要吊顶安装的,安装高度14.5米
4.吊顶安装的不能安装于主轧跨轧制中心线上方,在满足照度的情况下尽量远离。
5.具体安装位置在安装前甲乙双方再次确认
341.5104167 342 250 120 0.48 10245312.5 NTC9280.02
LED高顶灯
2 中角槽线成品跨1, 中角槽线冷却跨1 中角槽线冷却跨2 中角槽成品跨2 41475 150LX 150 8-20M 432.03125 433 250 120 0.48 12960937.5 LED高顶灯NTC9280.02

3 中工成品跨1,中工冷却跨1 ,中工冷却跨2 ,中工冷却跨2 43450 150LX 150 8-20M 452.6041667 453 250 120 0.48 13578125 LED高顶灯NTC9280.02

4  小槽成品线跨1,小槽冷却跨1,小槽成品跨2 32785 150LX 150 8-20M 341.5104167 342 250 120 0.48 10245312.5 LED高顶灯NTC9280.02

5 小工线成品跨1,小工线冷却跨1,小工线冷却跨2,小工线成品跨2 41475 150LX 150 8-20M 432.03125 433 250 120 0.48 12960937.5 LED高顶灯NTC9280.02

6 各跨尾部 9384 150LX 150 8-20M 97.75 98 250 120 0.48 2932500 LED高顶灯NTC9280.02

合计布灯:采用250W 合计布灯 2101套
B方案 B方案 尺寸面积平方约 平均照度国标LX 理论上布灯 平均照度LX 产品安装可安装高度 安装方式 理论需要产品数量 实际布灯 单灯功率W 单灯光效LM/W 利用系数(CU取0.8)*维护系数(k取0.6) 总光通量 灯具型号规格
1604385739(1)
1 小角线成品跨1  小角冷却跨1  小角冷却跨2 32785 150LX 150 8-20M 灯具可采用U型支架或吊环式安装。1.精整跨安装于两侧墙壁上,高度11.7米;
2.除精整跨外所有跨两侧墙壁均安装,高度13.5米;
3.需要吊顶安装的,安装高度14.5米
4.吊顶安装的不能安装于主轧跨轧制中心线上方,在满足照度的情况下尽量远离。
5.具体安装位置在安装前甲乙双方再次确认
365.9040179 366 200 140 0.48 10245312.5 LED投光灯ODFE9827-200W
2 中角槽线成品跨1, 中角槽线冷却跨1 中角槽线冷却跨2 中角槽成品跨2 41475 150LX 150 8-20M 462.890625 463 200 140 0.48 12960937.5 LED投光灯ODFE9827-200W
3 中工成品跨1,中工冷却跨1 ,中工冷却跨2 ,中工冷却跨2 43450 150LX 150 8-20M 484.9330357 485 200 140 0.48 13578125 LED投光灯ODFE9827-200W
4  小槽成品线跨1,小槽冷却跨1,小槽成品跨2 32785 150LX 150 8-20M 365.9040179 365 200 140 0.48 10245312.5 LED投光灯ODFE9827-200W
5 小工线成品跨1,小工线冷却跨1,小工线冷却跨2,小工线成品跨2 41475 150LX 150 8-20M 462.890625 463 200 140 0.48 12960937.5 LED投光灯ODFE9827-200W
6 各跨尾部 9384 150LX 150 8-20M 104.7321429 105 200 140 0.48 2932500 LED投光灯ODFE9827-200W
合计布灯:采用200W 合计布灯 2247套
C方案 C方案 尺寸面积平方约 平均照度国标LX 理论上布灯 平均照度LX 产品安装可安装高度 安装方式 理论需要产品数量 实际布灯 单灯功率W 单灯实际光效LM/W 利用系数(CU取0.8)*维护系数(k取0.6) 总光通量 灯具型号规格
1604386631(1)
1 小角线成品跨1  小角冷却跨1  小角冷却跨2 32785 150LX 150 8-20M 灯具可采用U型支架或吊环式安装。1.精整跨安装于两侧墙壁上,高度11.7米;
2.除精整跨外所有跨两侧墙壁均安装,高度13.5米;
3.需要吊顶安装的,安装高度14.5米
4.吊顶安装的不能安装于主轧跨轧制中心线上方,在满足照度的情况下尽量远离。


182.9520089 183 400 140 0.48 10245312.5 LED投光灯ODFE9827-400W
2 中角槽线成品跨1, 中角槽线冷却跨1 中角槽线冷却跨2 中角槽成品跨2 41475 150LX 150 8-20M 231.4453125 232 400 140 0.48 12960937.5 LED投光灯ODFE9827-400W
3 中工成品跨1,中工冷却跨1 ,中工冷却跨2 ,中工冷却跨2 43450 150LX 150 8-20M 242.4665179 243 400 140 0.48 13578125 LED投光灯ODFE9827-400W
4  小槽成品线跨1,小槽冷却跨1,小槽成品跨2 32785 150LX 150 8-20M 182.9520089 183 400 140 0.48 10245312.5 LED投光灯ODFE9827-400W
5 小工线成品跨1,小工线冷却跨1,小工线冷却跨2,小工线成品跨2 41475 150LX 150 8-20M 231.4453125 232 400 140 0.48 12960937.5 LED投光灯ODFE9827-400W
6 各跨尾部 9384 150LX 150 8-20M 52.36607143 53 400 140 0.48 2932500 LED投光灯ODFE9827-400W


5.3 理论计算与实际电脑模拟检验:

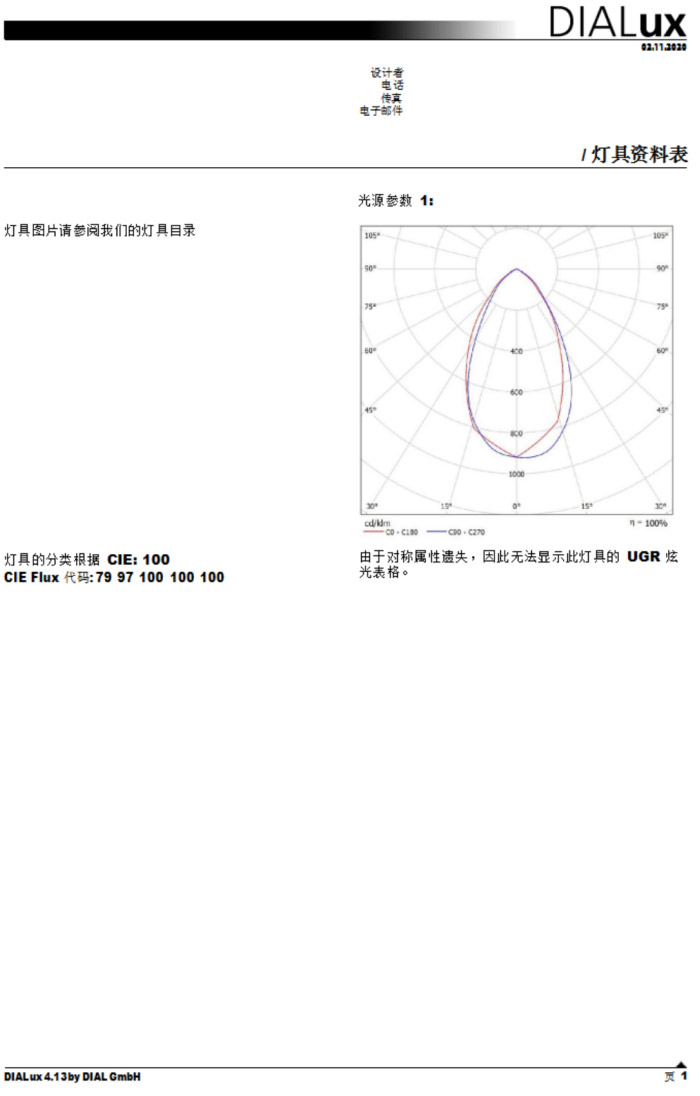

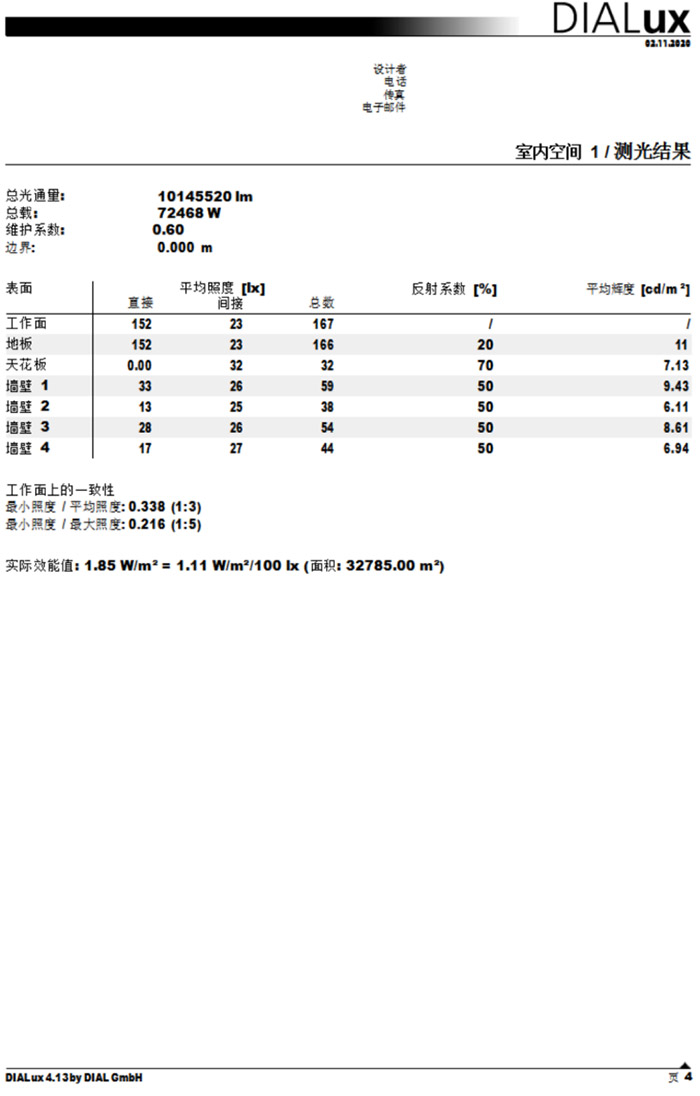

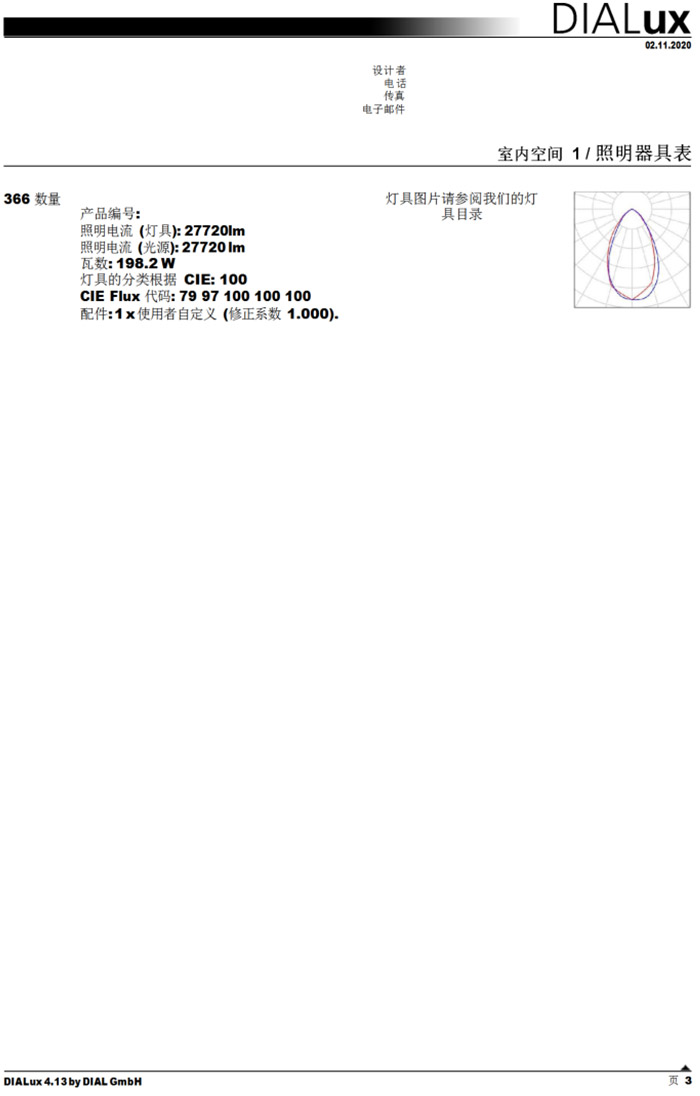

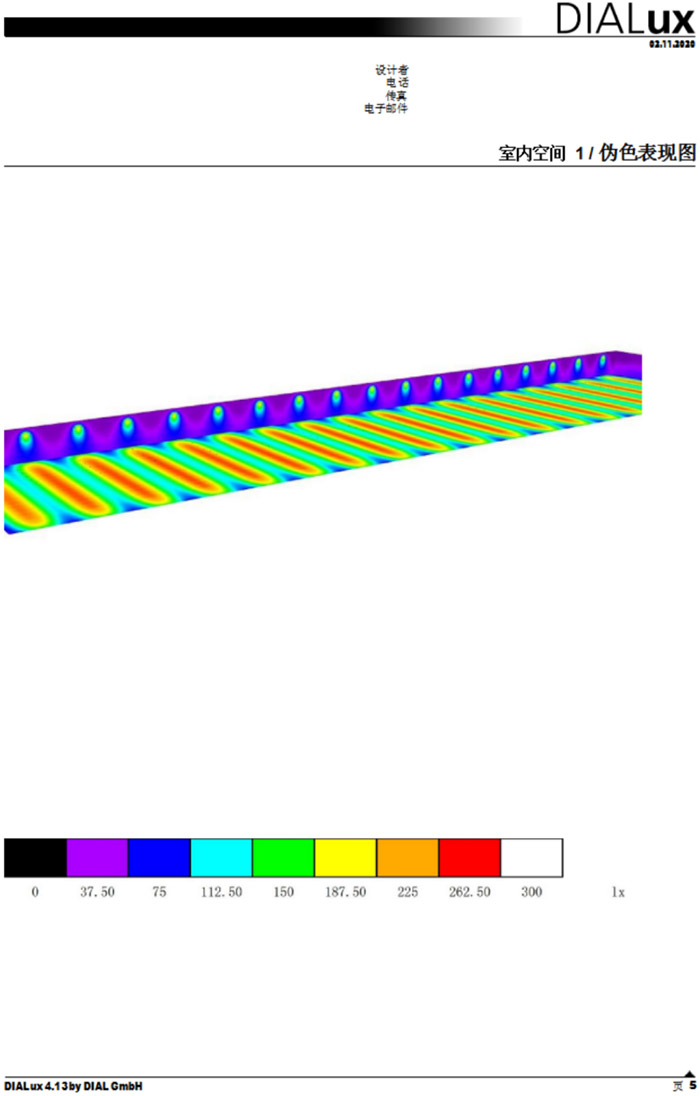

任选一方案泛围内,用照明设计软件DIALux 4.12模拟
现将随机选用B方案,第一个区域

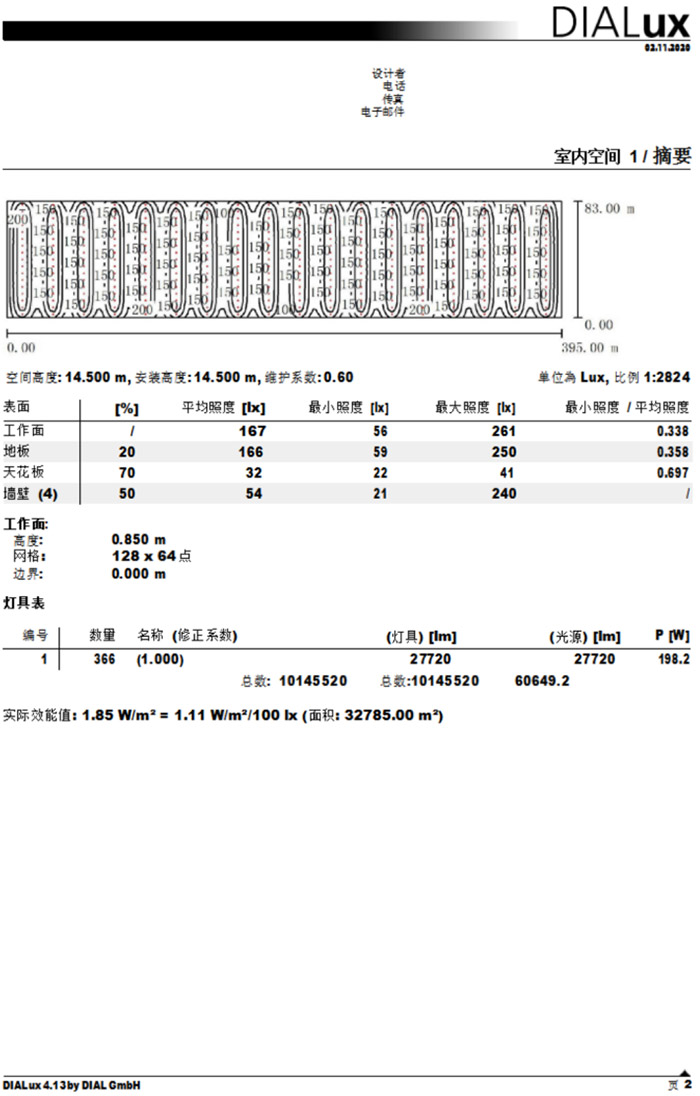

1:小角线成品跨1  小角冷却跨1  小角冷却跨2  用软件DIALux 4.12. 照明模拟如下:








理论计算与实际电脑模拟检验基本一致!方案可行!


四 照明方案分析
1 深圳欧迪光电科技有限公司照明方案与市场普通方案 性能对比分析

类别/性能 市场普通 工业照明 金卤灯或其它LED灯 深圳欧迪光电科技有限公司照明 节能照明
照度 达不到国标要求 设计有理有据,有详细计算过程,达到国家标准150LX
防水防尘 密封不严,不防水,防尘,无防护等级 防护等级:IP66,防水防尘可靠,外壳永不生锈、永不腐蚀
强风防震性 抗震性差,无防震措施. LED灯具无灯芯,轻便,惯性少,有良好的抗震性
灯具寿命 光源对线路电压偏差无修正和补偿,对点亮灯泡冲击大,灯泡冷启动时电流较高,不能调节灯泡的亮度,不能克服交流电正弦波的影响实际寿命,经常更换灯泡 灯泡平均使用寿命10000小时,维护量较小.


照度要求 可能现场照度不合理 满足国内标准

安全 灯具220V电压,外壳有触电风险 I类灯具, 输入220V通过驱动电源马上传化为低压工作,更安全。

健康 灯光照度不足,产生视觉疲劳,导致精神不佳. 显色性好,照度合理,充足的亮度和灯光均匀度,工人感到身心愉悦,可保持较长工作积极性。
5年人力资源消耗成本 极大,难以统计 无费用
工作中熄灯事故
事故风险 光通量低,工人易,风险极底 光通量高,风险极底


2 深圳欧迪光电科技有限公司照明ABC方案,与客户要求及能效与产品性能对比分析

项目 客户与设计要求 方案A    LED高顶灯NTC9280.02-250W
合计2101套
方案B  LED投光灯ODFE9827-200W 2247 方案C  LED投光灯ODFE9827-400W
合计1126套
1 选用灯型图片
2 可吊环式,或U型支架式 可吊环式,或U型支架式,发光角度60度或120度,30度,任选。 可吊环式,或U型支架式,可吸顶灯,吊杆式,壁式均行,发光角度60度或120度,30度,任选。 可吊环式,或U型支架式,可吸顶灯,吊杆式,壁式均行,发光角度60度或120度,30度,任选。
 3 光源:欧司朗、科锐、飞利浦 欧司朗、科锐、飞利浦 欧司朗、科锐、飞利浦 欧司朗、科锐、飞利浦
4 茂硕电源、明纬电源、飞利浦电源 茂硕电源、明纬电源、飞利浦电源 茂硕电源、明纬电源、飞利浦电源 茂硕电源、明纬电源、飞利浦电源
5 IP66,WF2,Ra>75 满足要求 满足要求 满足要求
6 调光电源,调时,明暗等 采用明纬调光电源,满足要求 采用明纬调光电源,满足要求 采用明纬调光电源,满足要求
7 铝合金压铸铝 壳体 满足要求 高于要求:采用铝合金可查询国标铝类产品的导热系数可知:ADC12压铸铝合金导热系数为96.2W/m﹒k ,铝合金铝型材为201W/M﹒k,是设计要求的2倍。
8 其它性能对比 满足要求 航空型材铝,导热系数压铸铝的2倍
防静电氧化  (防腐性能比喷塑更好)
9 装灯数量台 2101 2247 1126
10 单灯功率KW 0.25 0.2 0.4
11 总功率KW 525.25 449.4 450.4
12 单灯光通量LM/W 120 140 140
13 整灯光通量LM 3000 2800 5600
14 环境平均照度LM 150 150 150
15 控制方式 配明纬调光电源 配明纬调光电源 配明纬调光电源
16 单日亮灯时间H 12 12 12
17 单日能耗KW 3 2.4 4.8
18 一年能耗KW 191716.25 164031 164396
19 5年能耗(约KW) 958581.25 820155 821980
20 5年电费元 (按0.5KW/元算) 479290.625 410077.5 410990
21 单灯珠功率 1W 1W 1W
22 低负载运行 采用400W灯具装250W,采用300W灯珠做200W 采用250W灯具装200W,采用264颗,1W灯珠做200W 采用500W灯壳装200W,采用264颗,1W灯珠做200W
23 灯具重量 5.8KG 5.2KW 10.3KG

五 结论与建议:
深圳市欧迪光电科技有限公司 照明方案选用灯具均在光源,套件均为低负载下运行,防护等级高,且耐高温,防湿热。可在治金行业高温,设备高浪涌,粉尘极大,震动等恶劣环境下稳定工作且高效节能。
根据QHSE的要求和工业企业照明设计标准相关规定, 结合公司对治金行业照明系统的相关经验,参照国家相关标准对原照明系统方案统给予优化以达到以下目的。
1 使照明系统能满足现场工作需要,降低维护费用高,改造后降低运行成本。
2 改造后照明系统能充分保障安生生产,达到提高工作效率,改善工作环境,高效节能的目的。
3 利用系数取0.8,维护系数取0.6时,等参数一致时,理论数理与模拟较为一致。
4 同时客户可根据实验情况,自行搭配选用我司不同种类,不同类型灯具,满足现场所照明要所。

六  售后服务
1、技术指导服务 :灯具的安装、调试等技术指导服务;
2、培训服务 :贵单位使用我司灯具后,我公司技术人员对用户相关部门人员进行技术培训,保证灯具的正常使用并延长寿命。
3、 定期走访服务:供方服务工程师进行回访服务一次,并对使用灯具区域进行巡回检查一遍。
4. 限时服务
供方服务工程师在接到需方要求服务的电话或信息后,24小时之内上门服务,特殊情况不超过48小时。法定节假日不超过72小时。
5.  服务承诺
供方产品LED灯具保用5年,终身维护。在产品保用期内出现任何质量问题,免收维护及更换零部件费用,确保产品正常使用。
最后祝我们的灯具为您创造价值。
