一 概述 :
近年来，能源危机、环境保护和生活水平的提高，都要求节能照明，照明节能已经是全球照明行业经过深思熟虑以后的共同选择。
随着社会的不断进步与科学技术的不断发展，现在人们越来越关心我们赖以生存的地球，世界上大多数国家也充分认识到了环境对我们人类发展的重要性。各国都在采取积极有效的措施改善环境，减少污染。这其中最为重要也是最为紧迫的问题就是能源问题，要从根本上解决能源问题，除了寻找新的能源，节能是关键的也是目前最直接有效的重要措施 ，在最近几年,通过努力，人们在节能照明技术的研究和产品开发上都取得了巨大的成果。节能照明就是尽可能地减少能源消耗量，生产出与原来同样数量、同样质量的照明产品；或者是以原来同样数量的能源消耗量，生产出比原来数量更多或数量相等质量更好的照明产品。
在人工光环境设计方面，同样有许多节能手段，首先是确定合理的照明标准和节能标准，我国于2004年12月1日起开始实施最新的《建筑照明设计标准》（GB50034—2004），该标准不仅规定了各类房间与场所所应达到的照明水平，而且还提出了与照度值相对应的照明功率密度（单位面积上的照明安装功率，含光源、镇流器或变压器）值，除住宅外，公共建筑照明功率密度值的相关规定均为强制性条文，这将使我们在设计阶段就能有效控制住照明能耗的总量；其次在设备选择上，应采用高光效的光源，选用发光效率高、配光合理的灯具； 照明作为构成能耗的重要部分，其节能研究应当引起我们更多的重视。
公司简介：
深圳市欧迪光电科技有限公司您身边的照明专家！公司是一家专业从事工业照明灯具、LED防爆灯，LED防爆手电筒，LED照明灯具、太阳能照明灯具、无极灯照明灯具、防爆电器的民营单位。欧迪光电是集研发，制造，销售，于一体的高科技型单位。
公司严格照ISO9001国际质量体系认证标准、GB3836-2010《爆炸性气体环境用电气设备》标准及其它相关国家标准执行生产检测。
公司产品以先进的光电学理念为基础，运用最前沿的科学制造技术，基于对客户需求信息的深入了解，经过反复实验验检，将技术合理的融入产品设计中，确保每一款产品的性能高度稳定，高效节能，外形美观精细。
欧迪光电品质改变世界，坚持走专业化发展道路，坚持产品品质质量高于一切。同时快速高效地为客户提供针对性、定制化的照明解决方案给客户创造价值。
把握客户需求，提升品牌价值，提升产品对市场的持久占有率。公司着力培养高素质的职业化管理团队和专业化员工队伍，在国内重要城市设立了专业服务中心和专业服务部，营销和服务网络将基本覆盖了中国市场，能够对客户的需求、期望和满意持续地保持敏感，并为客户提供高绩效、专业化和敏捷性的服务。
欧迪光电愿景目标为"全球领先的工业照明灯具及防爆电器最知名品牌供应商"。
未来，深圳市欧迪光电科技有限公司将坚持不解，永不放弃，努力向着公司的愿景目标稳步前行！
通过CCC认证，质量管理体系9001认证，国际环境体系认证ISO4001，国家防爆认证，LED灯种电磁检测认证，等第三方认证，产品均有检测报告
公司产品为部分世界500强指定品牌，如广州地铁，上海石化，链钢集团，赛轮股份，等等指定品牌之一，选择欧迪，选择安全与高品质。
二 照明现状分析：
照明现状：现场环境一般，通过现场实地勘察，现有照明系统的整体问题是：使用灯具功率大，能耗高；安装使用时间久，灯具老化，光源寿命短，频繁更换光源，工作量大；无法保障现场作业及工作人员的施工作业安全，存在安全隐患。
针对贵单位现场照明系统问题—我公司工程人员考虑原有安装方案，并严格按国家治金行业照明相关标准，在满足治金行业各种环境照度的前提下，尽量节省能源；同时避免后期改造，给生产带来不便，同时也避免不必要的人力资源及物资的浪费。
钢铁工业是我国改革开放以来经济发展的重要支柱之一。国家昌盛、经济腾飞，与钢铁工业的迅速崛起密不可分。钢铁厂的基础设施，尤其是照明设施的完善与否，直接影响到钢铁生产的工作效率及其经济效益。

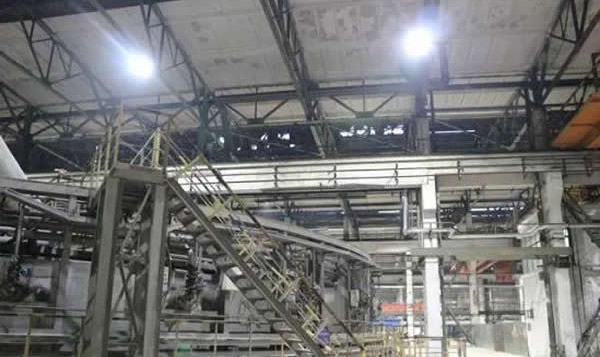

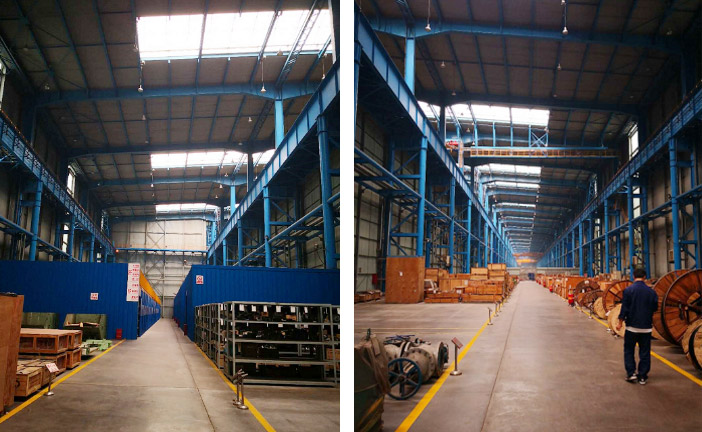

以下为现场图：
2. 照明方案达成之目的：
A、改善现场照明现状，为岗位点检提供便利的照明环境；
B、改善之前频繁更换灯泡的繁琐工作程序；
C、降低电耗，响应国家，公司节能降耗的号召。

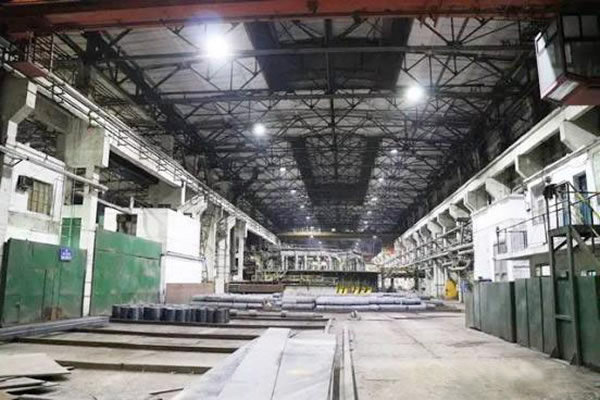

以下为我公司为某特大型钢铁企业厂采用我司照明方案改造后实拍
我司用与钢铁厂的LED灯，其拥有的高效热管导热技术，非常适合于钢铁厂高温环境工作。内部纯铜热管直接与热源零距离贴合，迅速将光源产生的热量、以及从环境吸收的热量传导至散热主体，传热速度超出铝制散热器200倍。
同时可配合智慧照明方案施工，可电脑手机APP控制灯具。需要做智慧照明改造。
三 照度确定,光源选取,灯具选取 ：

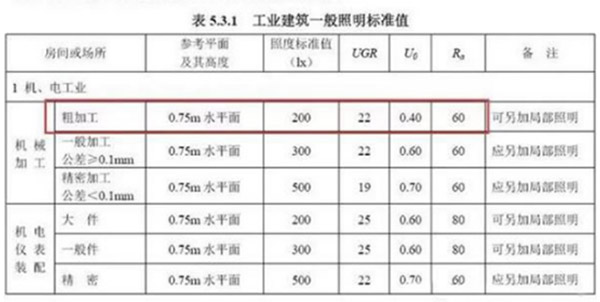

1. 照度设计依据：
2. 光源种类选取（设计依据根据色温，显色性，节能性，光效选择光源种类）：
A北美照明学会（IESNA）推荐的照明标准色温数据：
|
色表类别 |
色表特征 |
相关色温(K) |
适用场所举例 |
|
I |
暖 |
<3300 |
车间局部照明、工厂辅助生活设施等 |
|
II |
中间 |
3300～5300 |
除要求使用冷色、暖色以外的各类车间 |
|
III |
冷 |
>5300 |
高照度水平、热加工车间等 |
(表1)
B 北美照明学会（IESNA）推荐的照明标准常用光源显色指数：
|
光源 |
显色指数（Ra） |
|
普灯(白炽灯) |
100 |
|
日光灯(灯管节能灯) |
65 |
|
汞灯 |
45 |
|
气体放电灯节能钠灯HPS |
20 |
|
气体放电灯节能金素卤化灯MH |
65 |
|
第四代新型LED |
85 |
Ra数值越接近100，表示显色性越好(表2)
C：根据上表(1), 表(2)并结合各性能比较如下
1：普灯白炽灯: 价格低， 一点就亮,显色性好，高效低，,寿命短，不节能，白炽灯的工作原理是将灯丝通电加热到白炽状态,利用热辐射发出可见光的电光源.而在电能利用上,只有1%的电能转化在光能.大部分转化热能,根据国标国标《建筑照明设计标准》不做推荐类产品。
2：汞灯一点就亮,显色性好,高效低,寿命短,不节能，容易坏。
日光灯(灯管节能灯):光效较高寿命较白炽灯长,光线柔和，但价格贵，光能低，相对在同等功率情况下光效比白炽灯高，更为能力。
3：气体放电灯金素卤化灯MH，与气体放电灯钠灯HPS:通电在汞和稀有金属的卤化物混合蒸气中产生电弧放电发光的放电灯，高光效可达65流明/瓦，但大部分为不可见光（实际可见光最多为55流明），相对白炽灯节能50％至60％，属第三代照明光源,无灯丝, 寿命长,其光效高,显色性较好，节能。
4：我司选用LED光源,其光效高可达120LM流明/瓦,通过特种反光设计，我司整灯光效可达120.4流明/W, 寿命长,且色性好,寿命长,节能效果明显。
|
名称 |
优点 |
缺点 |
|
节能灯 |
1. 光效较高
2. 寿命一般
3. 光线柔和 |
1. 价格贵 |
|
金卤灯 |
1. 光效较高
2. 寿命长 |
1. 须带镇流器、触发器
2. 再次启动能力差，不能瞬间启动
3. 电源要求高显色不好 |
|
钠灯 |
1. 光效较高
2. 寿命长
|
1. 须带镇流器、触发器
2. 不能瞬间启动 |
|
LED |
1. 光效高
2. 寿命长，冷光源
3. 启动性能好 |
1 对散热要求较高 |
( 表3)
综合比较,选择光源应有较好的光色和显色性,合适的光源发出的光色可营造良好的工作环境，提高工作效率.可选用色温类别为III，综合节能,光效，寿命（修护率）等方面考虑选择显色性在85左右的LED为主光源。
3. 灯具种类选取（设计依据如下）：
1合理选择灯具的型号、功率、安装方式，在满足照明需求的情况下实现能耗最低。
2良好的照明质量，在照明方面保证作业厂房的正常、安全生产。
3完善的后期照明系统维护服务方案，有效保证照明质量、系统运行的可靠性，解决现场的后顾之忧。
4灯具耐电压波动的能力强，灯具整体性能稳定，寿命长，免维护且故障率低。
4同时可配合智慧照明施工，电脑APP控制。（可选项）
根椐色温，显色性，节能性，光效,灯具的防护性能, 并结合原设计方案,且安全考虑顺选择具有良好防触电保护和绝缘性能的材料,可选择GCD-14211三防工矿灯，或GCD-14209三防工矿灯。
4方案所涉及到的产品选型及技术参数

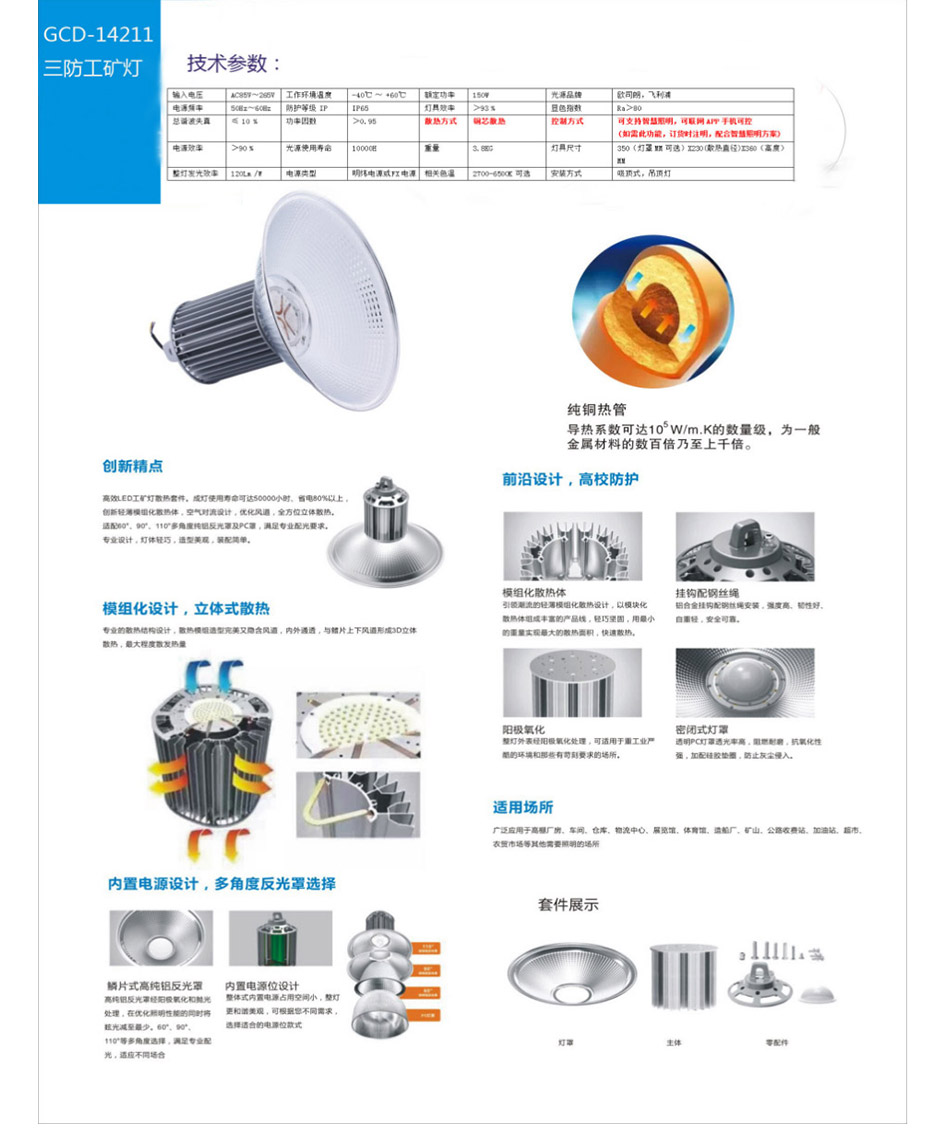

GCD-14211三防工矿灯可支持智慧照明，可联网 APP手机可控(如需此功能，订货时注明，配合智慧照明方案)
GCD-14209三防工矿灯可支持智慧照明，可联网 APP手机可控(如需此功能，订货时注明，配合智慧照明方案)
5. 智慧照明方案介绍
1、项目分析主要是为了实现单灯（成本会增加很多）或是一个区域控制的目标（可一条线路控制N个灯，可在原有线路上改造）。实现对灯具的管控、分区域管控、分时段管控。单灯控制可以使路灯照明的管理更加的方便、灵活。

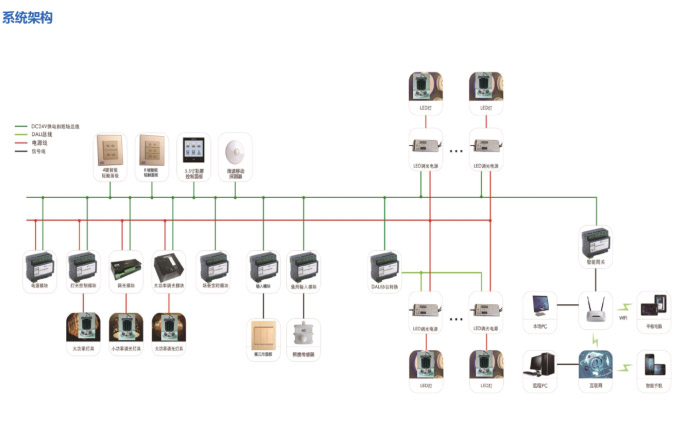

2、设备组成：智能照明控制系统 主要由主站管理软件、集中控制器和PLC单灯控器等三部分组成。
3、通信方式说明：
1） PLC单灯控制器->PLC集中控制器：电力线通道；（此种与PLC集中控制器可同时用，采用这种方式成本会更高，工程量大，不建议做单灯全控制）
2） PLC集中控制器->管理中心（服务器）：网线通道（包括光纤）或者GPRS；
3） 管理中心（服务器）->用户：Internet网络；
4、系统主要功能
1）实现多种控制模式：手动模式、自动模式（分时控制和分区控制），可以满足用户任何情况下按照需求自动开启和调节灯具亮度。
手动模式：当出现紧急情况时，可远程调控每一盏灯具亮度（单灯可控可有调光功能），或区域可控不带调光功能。管理人员可根据当时的作业情况。通过管理中心设定相对应的亮度，一键下发场景设置，实现对区域照明设备的自由控制。
自动模式：安装在每条线路上的控制器，可以对灯具进行单独的操作。对灯具可以设定相应的时间表，使得灯具可以按照时间表自动调节灯具的亮度与开关。
2）监控方式多样
管理人员可以通过远程、实时、预设等模式控制各段中任何一盏单灯的开启、关闭、调光及灯具功率、电压、电流、功率因数和灯具状态查询等多种功能，实时了解灯具运行状态。
3）电脑手机APP可连网。
在手机或电脑上可以直观体现路灯的具体位置，故障情况和亮灯等信息。
5、系统特点
系统具有灯具故障自动上报功能，大幅减少了日常巡检以及维护费用的投入。
成本较高，投入大。
四 照明方案确定与方案可行性分析：
1. 不记初心照明方案达成之目的
通过方案分析优化,从照明设计,灯具光源选择的源头入手,杜绝民用产品在工业厂房内被采用,从而达到灯具布置,灯具组合合理,首期投入得到有效控制,运行成本低,后期维护成本低的多重目的,满足生产工艺和国家照明标准的要求。
A、改善现场照明现状，为岗位点检提供便利的照明环境；
B、改善之前频繁更换灯泡的繁琐工作程序；
C、降低电耗，响应国家，公司节能降耗的号召。

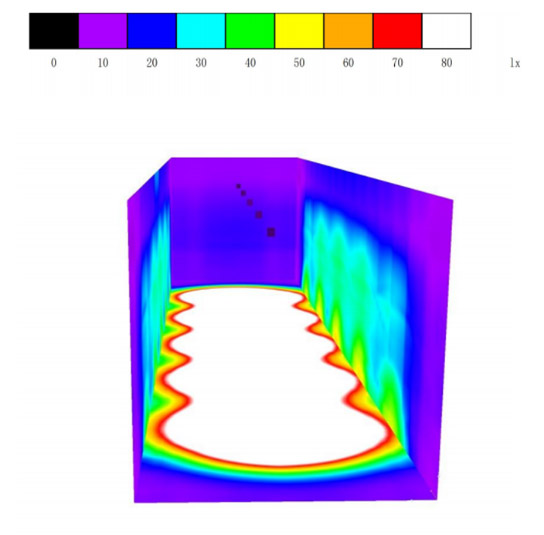

2 光效对比
|
|
原照度设计 |
新方案 深圳欧迪1节能照明 |
新方案 深圳欧迪2节能照明+智慧照明 |
|
|
LM |
LM |
LM |
|
厂房与照度 |
＞50 |
平均照明大于80 |
平均照明大于80 |
可见平均照度大于80
3. 方案确定：
方案一：只做节能照明按原有灯具400W替换成150W华普LED灯，按一比一对换
方案二：做节能照明+智慧照明 原有灯具400W替换成150W华普LED灯，按一比一对换，这个可调光或调整照明时间，时时可控，可提前发现各种风险。
4. 方案能耗与经济效益对比
|
项目 |
照明现况 金卤灯 |
方案一:深圳欧迪ODFE. ODFE.SY-S150.1, ODFE.SY-S150.2三防工矿灯 节能照明 |
方案二：深圳欧迪ODFE. ODFE.SY-S150.1, ODFE.SY-S150.2三防工矿灯 节能照明+智慧照明 |
|
装灯数量台 |
294 |
294 |
294 |
|
单灯功率KW |
0.4 |
0.15 |
0.15 |
|
总功率KW |
117.6 |
44.1 |
44.1 |
|
单灯光通量LM/W |
40 |
120 |
120 |
|
整灯光通量LM |
16000 |
18000 |
18000 |
|
环境平均照度LM |
50 |
80 |
80 |
|
控制方式 |
传统控制 |
传统控制 |
智能手机APP+电脑+应用程序设计好 |
|
单日亮灯时间H |
12 |
12 |
10 |
|
单日能耗KW |
1411.2 |
529.2 |
441 |
|
一年能耗KW |
515088 |
193158 |
160965 |
|
5年能耗(约KW) |
2575440 |
965790 |
804825 |
|
5年电费元 (按0.5KW/元算) |
1287720 |
482895 |
402412.5 |
|
对比现况五年内节耗(约KW) |
0 |
1609650 |
1770615 |
|
对比现况五年内省电费（元） |
0 |
804825 |
885307.5 |
|
首次投入资金 |
高 |
低 |
最高 |
|
安装调试时间 |
中 |
短 |
长 |
|
安装费用成本 |
低 |
低 |
高（尽量在原有的线路上更改，但需要从新布线与调式） |
|
五年内客户对产品满意度 |
低 |
高 |
高或低 |
|
5年内电器件消耗成本 |
极大，难以统计 |
无费用 |
专业类灯具,维护量极小，但软件智慧照明系统需要消耗 |
|
5年人力资源消耗成本 |
极大，难以统计 |
无费用 |
需要专人维护与看管系统 |
|
工作中熄灯事故 |
无 |
无 |
工业用电，信号与电压不稳定，对控制灵活度有影响，有无故，熄灯风险。 |
|
事故风险 |
光通量低，工人易，风险极底 |
光通量高，风险极底 |
减少照明时间，或调光时调下灯具的照度，在工业中，照度低，会有安全风险 |
5. 安全稳定 性能对比分析
|
类别/性能 |
照明现况 金卤灯 |
方案一:深圳欧迪ODFE. ODFE.SY-S150.1, ODFE.SY-S150.2三防工矿灯 节能照明 |
方案二：深圳欧迪ODFE. ODFE.SY-S150.1, ODFE.SY-S150.2三防工矿灯 节能照明+智慧照明 |
|
防水防尘 |
密封不严,不防水,防尘,无防护等级 |
防护等级:IP66,防水防尘可靠,外壳永不生锈、永不腐蚀 |
防护等级:IP66,防水防尘可靠,外壳永不生锈、永不腐蚀 |
|
强风防震性 |
抗震性差,无防震措施. |
LED灯具无灯芯，轻便，惯性少，有良好的抗震性 |
LED灯具无灯芯，有良好的抗震性 |
|
灯具寿命 |
光源对线路电压偏差无修正和补偿，对点亮灯泡冲击大，灯泡冷启动时电流较高，不能调节灯泡的亮度，不能克服交流电正弦波的影响实际寿命,经常更换灯泡 |
灯泡平均使用寿命10000小时,维护量较小. |
灯泡平均使用寿命10000小时,维护量较小. |
|
照度要求 |
可能现场照度不合理 |
满足国内标准 |
满足国内标准 |
|
安全 |
灯具220V电压,外壳有触电风险 |
I类灯具, 输入220V通过驱动电源马上传化为低压工作，更安全。 |
I类灯具, 输入220V通过驱动电源马上传化为低压工作，更安全。
当照度不均，或知慧照明或熄灯，智慧照明第一时间发现，更安全。 |
|
健康 |
灯光照度不足,产生视觉疲劳,导致精神不佳. |
显色性好，照度合理，充足的亮度和灯光均匀度,工人感到身心愉悦,可保持较长工作积极性。 |
显色性好，照度合理，充足的亮度和灯光均匀度,工人感到身心愉悦,可保持较长工作积极性。 |
五 结论与建议：
根据QHSE的要求和工业企业照明设计标准相关规定， 结合公司对治金行业照明系统的相关经验,参照国家相关标准对原照明系统方案统给予优化以达到以下目的。
|
类别/性能 |
照明现况 金卤灯 |
方案一:深圳欧迪ODFE.SY-S150.三防工矿灯 节能照明 |
方案二：深圳欧迪ODFE. ODFE.SY-S150三防工矿灯 节能照明+智慧照明 |
|
控制方式选进性 |
传统控制（良） |
传统控制（良） |
智能手机APP+电脑+应用程序设计好（优） |
|
照度对比LM |
50（差） |
80（优） |
80(优）如要调光或分断不亮时照度会相对降低80LM不稳定 |
|
对比现况五年内节耗(约KW) |
0（差） |
1609650（良） |
1770615（优） |
|
对比现况五年内省电费（元） |
0（差） |
804825（良） |
885307.5（优） |
|
首次投入资金 |
高（优） |
低（优） |
最高（良） |
|
安装调试时间 |
中（优） |
短（优） |
长（良） |
|
安装费用成本 |
低（优） |
低（优） |
高（尽量在原有的线路上更改，但需要从新布线与调式）（良） |
|
五年内客户对产品满意度 |
低（差） |
高（优） |
高（优） |
|
5年内电器件消耗成本 |
极大，难以统计（差） |
无费用（良） |
平台管理，无费用，反馈快（优） |
|
5年人力资源消耗成本 |
极大，难以统计（差） |
无费用（良） |
平台管理，无费用，反馈快（优） |
|
工作中熄灯事故 |
无（优） |
无（熄灯时不能马上发现）（良） |
工业用电，信号与电压不稳定，智慧照明时时可控，电压电流全程可控，无熄灯风险，一有熄灯，可马上发现。（优） |
|
事故风险与稳定性 |
光通量低，工人易，风险极底（良） |
光通量高，风险底（良） |
光通量高，无风险，智慧照明安全稳定（优） |
|
优 良 差得票 |
优4票 良2票 差6票 |
优5 良6票 差0票 |
优9 良3票 差0票 |
|
方案排名 |
3 |
2 |
1 |
建议客户选用方案一深圳欧迪 节能照明+智慧照明。
智慧照明在现在的科技环境下，工业用电，信号与电压不稳定，智慧照明时时可控，电压电流全程可控，无熄灯风险，一有熄灯，可马上发现，可修正偏差，让生产风险更低，更节能，更智慧。
对比现况五年内节约能耗 约1770615KW，对比现况五年内省电费885307.5元，节能人力与维护消耗无数。
1 使照明系统能满足现场工作需要,降低维护费用高,改造后降低运行成本。
2 改造后照明系统能充分保障安生生产,达到提高工作效率,改善工作环境,高效节能的目的。
六 售后服务
1、技术指导服务 ：灯具的安装、调试等技术指导服务；
2、培训服务 ：贵单位使用我司灯具后，我公司技术人员对用户相关部门人员进行技术培训，保证灯具的正常使用并延长寿命。
3、 定期走访服务：供方服务工程师进行回访服务一次，并对使用灯具区域进行巡回检查一遍。
4. 限时服务
供方服务工程师在接到需方要求服务的电话或信息后，24小时之内上门服务，特殊情况不超过48小时。法定节假日不超过72小时。
5. 服务承诺
供方产品LED灯具保用5年，终身维护。在产品保用期内出现任何质量问题，免收维护及更换零部件费用，确保产品正常使用。
